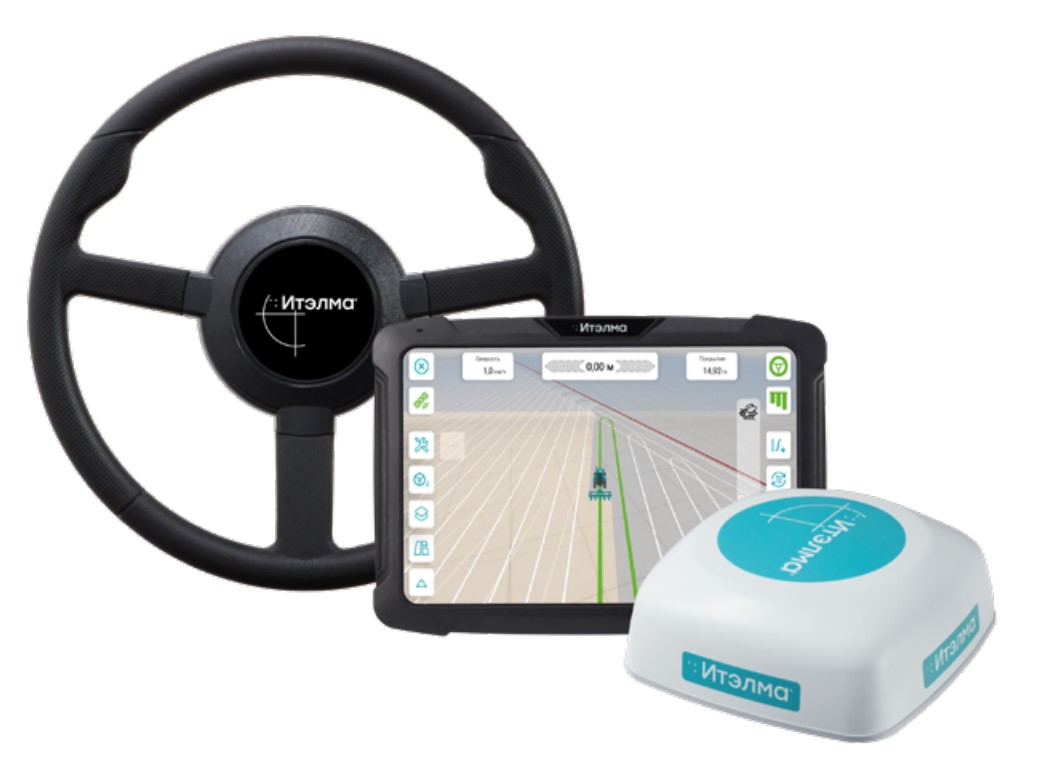

Подруливающее устройство ИТЕЛМА для сельскохозяйственной техники

Технические характеристики

ЭЛЕКТРОПИЛОТ ДЛЯ КОМБАЙНА CLAAS ДЛЯ РАБОТЫ ПО СПУТНИКУ (сигнал на 3 месяца)

Навигационный контроллер

• Приём сигналов GPS: L1C/A, L2C, L2P(Y), L5 GLONASS: G1, G2 Galileo: E1, E5a, E5b, E6 BeiDou: B1I, B2I, B1c, B2a, B2b, B3 QZSS: L1C/A, L2C, L5
• Приём поправок RTK RTCM 3.x, CMR/CMR+,
• Сетевая RTK NTRIP клиент v.1, Direct IP ровер
• Горизонтальная точность позиционирования (СКО): - Автономный: 1,5 метра - РРР: 10–15 см - RTK: 1 см + 1 ppm
• Вывод сообщений NMEA 0183 v.4.10 Частота выдачи до 10 Гц
• Встроенный УКВ приемник протоколы TrimTalk, TrimMark3, Transparent EOT
• Модуль автовождения формирует команды управления рулевой системой на скоростях до 36 км/ч в зависимости от типа сельхозмашины
• Климатическое исполнение У1 (ГОСТ 15150)
• Диапазон рабочих температур -25….+70 ºС
• Степень пылевлагозащищенности IP68К (ГОСТ 14254-96)
• Номинальное напряжение 9-33В (ГОСТ Р 52230-2004)
• Устойчивость к превышению напряжения питания до 36В

Терминал (дисплей)

• Разрешение экрана 1024 x 600
• Яркость экрана 600 кд/м2
• Тип сенсорного экрана Цветной, 10-ти точечный ёмкостный
• Диагональ экрана 10.1 дюйма
• Процессор Quad-Core 1.5 ГГц
• Постоянная память ROM 16 Гб
• Оперативная память RAM 2 Гб
• Операционная система Android 10
• Встроенный WiFi модуль IEEE 802.11 b/g/n, 2.4 ГГц
• Bluetooth модуль Bluetooth 4.0
• GSM модуль 4G, Cat 1, Band: 3, 7, 20, 38
• Интерфейсный разъём 14-ти контактный: питание, CAN • Ethernet порт 8-ми контактный разъём М12 типа
• USB порт #1 Тип А, USB 2.0 host
• USB порт #2 Тип Micro USB, USB 2.0 device
• Слот дополнительной памяти Micro SD, поддерживаемый размер до 128 Гб
• GSM слот Для SIM карты стандартного размера
• Радиочастотный разъём Для внешней GSM антенны, тип SMA

Гидроблок и блок управления гидравликой
В зависимости от схемы машины, применяются различные гидравлические блоки с подобранными характеристиками расхода и типа гидросистемы под конкретный тип машины.

Датчик угла поворота

• Точность акселерометра — 0,5 мг
• Точность гироскопа — 0,1º/с
• Угол крена и тангажа — 0,2º
• Питание — 9-35В

Подруливающие устройства обеспечивают автоматическое управление рулевым колесом трактора. Они используются для повышения точности движения трактора по заданному маршруту, улучшают маневренность и управляемость трактора в процессе работы. Благодаря этому значительно снижается количество ошибок и повышается эффективность работы.

Подруливающее устройство для трактора позволяет работать с большой точностью и в темное время суток – таким образом можно обрабатывать поле не только днем, но и ночью при сменной работе трактористов. Снижение нагрузки на механизатора в целом повышает производительность работы.
